www.婷婷,性欧美高清,亚洲不卡在线

^{<noscript id="i1tbx"></noscript>}

» 新聞中心

博皓動態

行業動態

≡ 行業動態

玻璃鋼防腐行業發展前景看好

發布時間：2017-06-02

打印

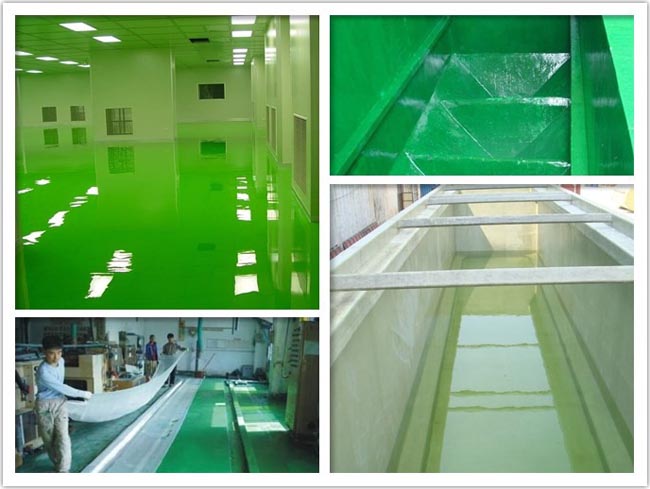

玻璃鋼防腐是指在碳鋼、混凝土或其他基材表面制作玻璃鋼防護層，防止基材在介質或環境作用下破壞或變質，稱作玻璃鋼防腐。常用的玻璃鋼防腐有：玻璃鋼襯里、玻璃鱗片襯里、樹脂膠泥磚板襯里、環氧自流平、環氧粉末噴涂、基材表面包覆玻璃鋼等。玻璃鋼防腐是朝陽行業，發展前景十分看好！

玻璃鋼耐腐蝕性能突出：玻璃鋼是一種復合材料，它是用樹脂、玻纖、固化劑、催化劑、添加劑按照一定的比例配制而成，具有良好的強度和柔韌性。根據合成樹脂和加工熱性能的不同，可以分為熱固性玻璃鋼和熱塑性玻璃鋼。根據合成樹脂的不同，又可以分為環氧玻璃鋼、酚醛玻璃鋼、聚酯玻璃鋼等。玻璃鋼的制造成本低廉，施工簡單，維護方便，具有顯著的優勢和特點。玻璃鋼的耐腐蝕性能極強，內外壁不需要做任何防腐處理，能夠耐酸、堿、鹽、H2S的腐蝕。流通性能好，能夠減少管徑和減低運輸泵的壓力，進而節約投資，降低運輸成本。其重量輕，強度高，維修管理方便。使用壽命長，節約成本，并且還具有良好的保溫保冷性能。正因為玻璃鋼具有上述多方面的優勢和特征，因此在石化行業逐漸得到廣泛的應用。

除銹或水泥砂漿基層打磨：為保證防護層的質量，保證防護層與底材的結合力，應控制磨料的顆粒形狀、硬度、壓縮空氣的壓力以及噴射角度，使基層表面粗糙度達到40～70µm；水泥砂漿基層用電動鋼絲刷打磨后，用軟毛刷或壓縮空氣清理干凈。玻璃鋼防腐噴刷底層環氧樹脂膠衣：水泥砂漿基層經處理后，應盡早噴刷底層膠料，以免二次粘污；鋼基層經處理后，8小時內開始噴刷底層膠料。底層膠料噴刷間隔24小時以上，噴刷時應均勻，不得漏涂、流掛等缺陷，配制好的環氧樹脂膠衣需在40分鐘內用完。

襯布：底層膠料經24小時固化后，在基層上均勻噴刷一道環氧呋喃胺樹脂襯布膠料，隨即襯上一層玻纖布，玻纖布必須貼實，使樹脂浸入布的纖維內，并趕凈氣泡，隨后再噴刷一道襯布膠衣，膠料應飽滿。如此反復，達到層數和厚度。配制好的襯布膠料須在60分鐘內用完，同層布搭接在50mm以上，上下層布錯開50mm以上。

樹脂的面層膠料：襯布料經24小時自然固化后，均勻噴刷面層環氧呋喃胺面層膠料，帶第一層硬化后再噴刷第二層面層膠料配制好的面層膠料也須在60分鐘內用完。

玻璃鋼防腐--砂：若為地面須增加防滑功能時，在第二層面層膠料噴刷完時，立即勻撒一層細石英砂，經自然沉降并為樹脂浸潤后即可。（呼倫貝爾新聞網）

打印

Tags:
